ZJHP-W 单座波纹管密封调节阀

详细介绍

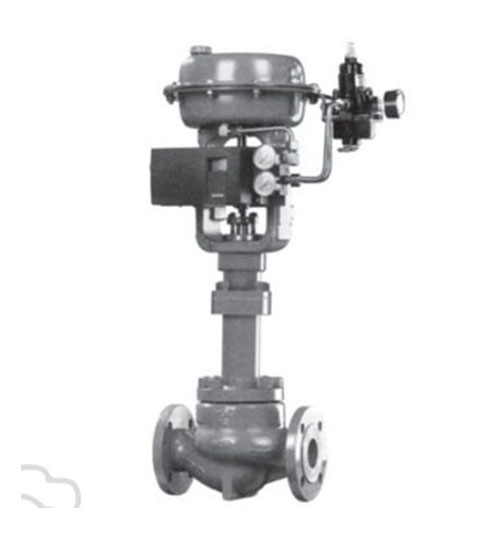

ZJHP-W 单座波纹管密封调节阀调节机构，采用精小型单座阀结构，阀芯为栓塞式上导向，上盖部分采用了波纹管和填料双重密封结构，可广泛应用于剧毒，强腐蚀性，放射性、易挥发、易渗透等特殊介质的自动控制系统中，也可用于工艺管道要求为真空的场合。

规格型号

□主要技术参数

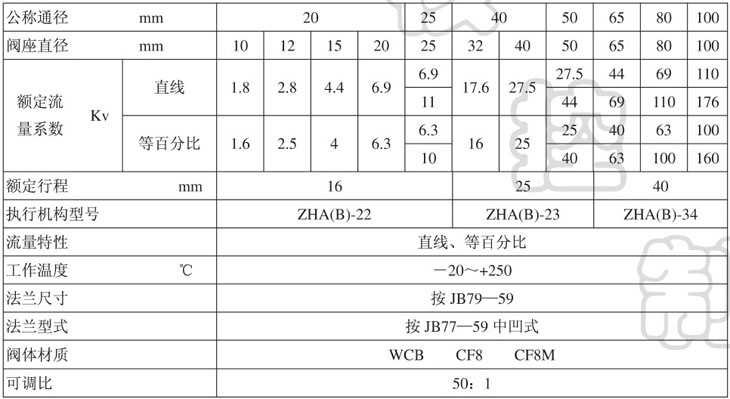

○调节机构主要技术参数

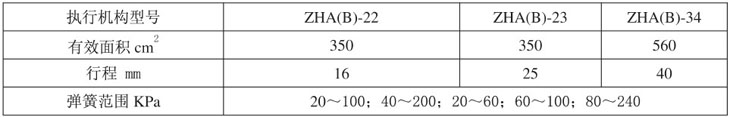

○执行机构主要技术参数

○性能指标
基本误差：± 2.5%（带定位器）
回差：2.5%（带定位器）
死区：1%（带定位器）
泄漏量：1 × 10-4 阀额定容量
额定流量系数：± 10%
固有流量特性：斜率± 30%

○允许压差

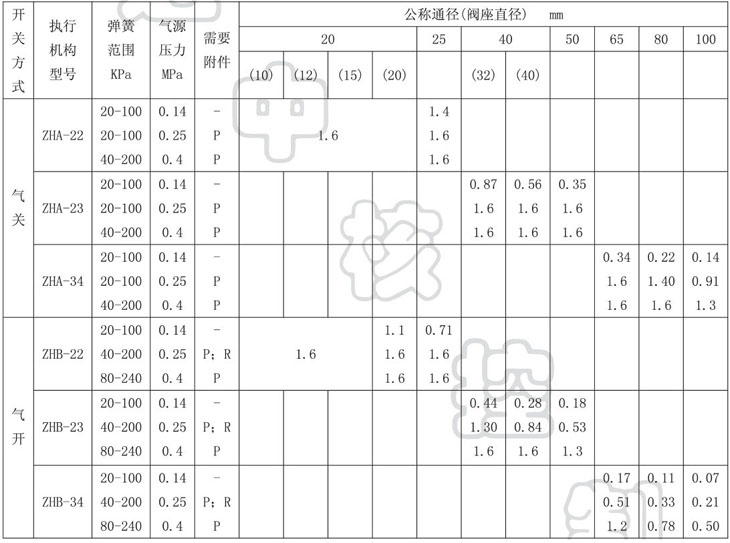

气动单座波纹管密封调节阀允许压差表MPa

注：1.P —阀门定位器，R —压力继动器(1：2)。
2. 如最大工作压差超出列表范围，可向厂方提出，采取适当的解决方法。

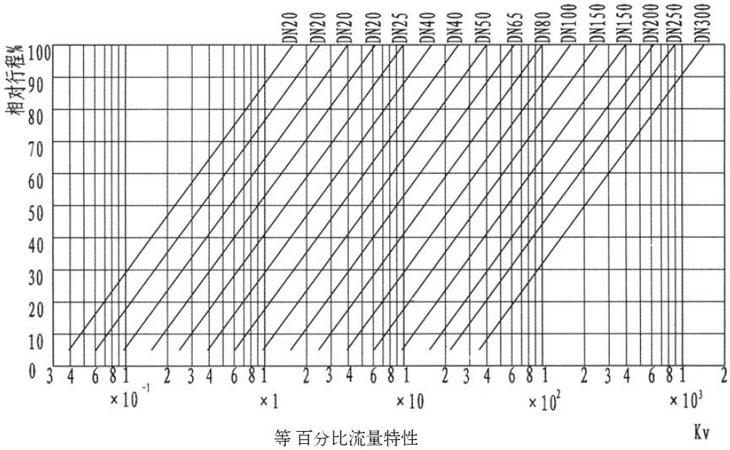

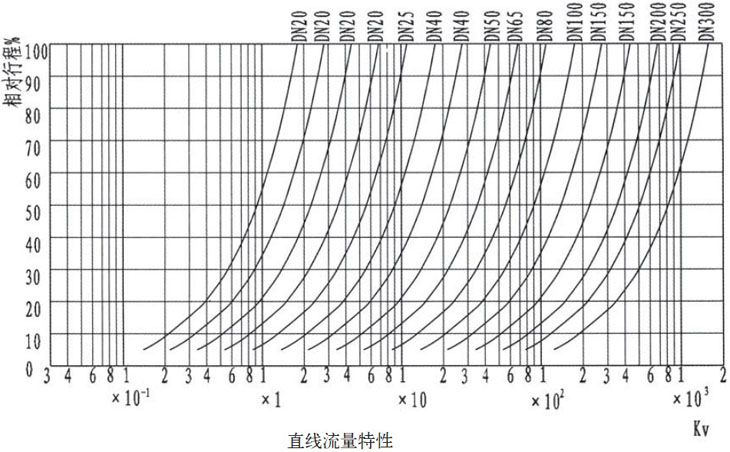

○固有流量特性曲线

□主要零件材料
阀体、阀盖： WCB、CF8、CF8M
阀内件： 304、316
波纹管： 304、316
填料：聚四氟乙烯
垫片：不锈钢和柔性石墨缠绕垫片
膜片：丁腈橡胶夹增强涤纶织物
压缩弹簧：60Si2Mn
注：用户如对主要零件材料有其他要求，可与本公司商洽。

外形尺寸

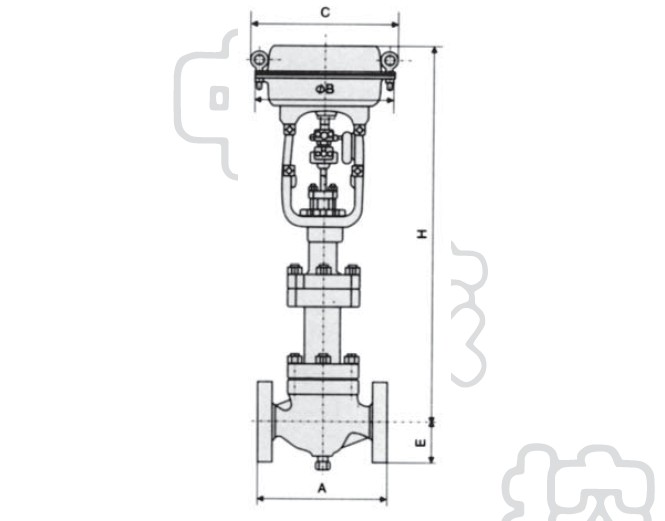

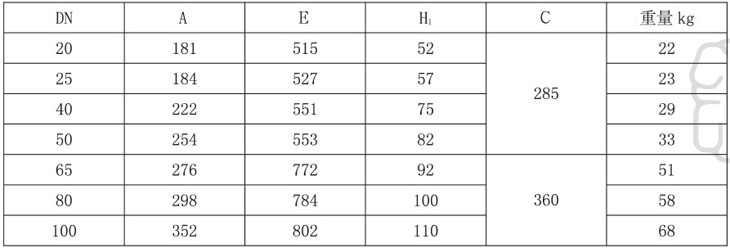

○外形尺寸和重量mm

所属分类：直行程(气/电动)调节阀
