ZDHLS 电动小口径单座调节阀

详细介绍

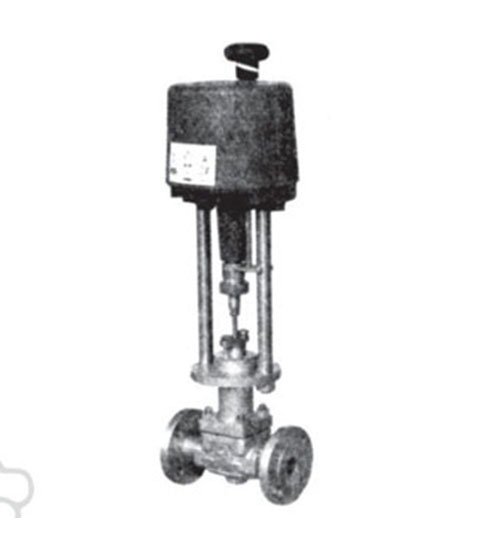

ZDHLS型电动小口径单座调节阀是Cv3000系列ZHLS 小口径单座阀的变形产品，它由ZHLS 型阀体部件和电动执行机构组配而成，它除具有压降损失小、流量大、可调范围广，流量特性精度高的特点外，还具有可接受电讯号，对工艺管道介质进行自动控制的作用。

规格型号

□主要技术参数和性能指标

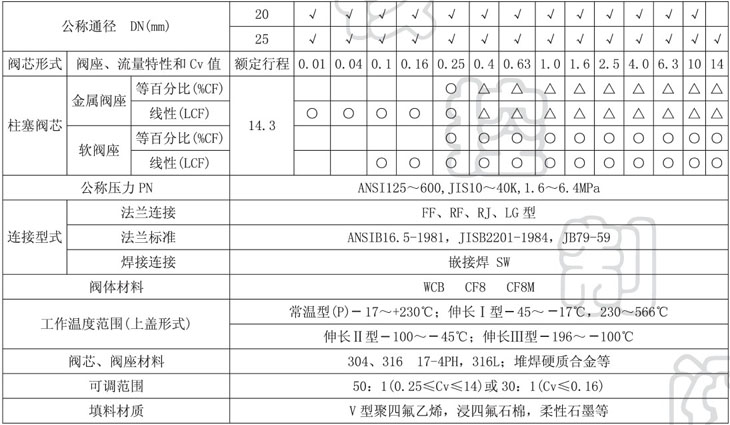

○调节机构主要技术参数

注：1、符号○和△表示规格范围
2、符号△表示阀的流量特性符合1EC534-1-1926 标准。

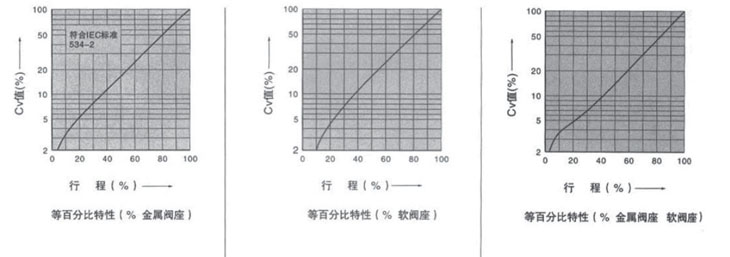

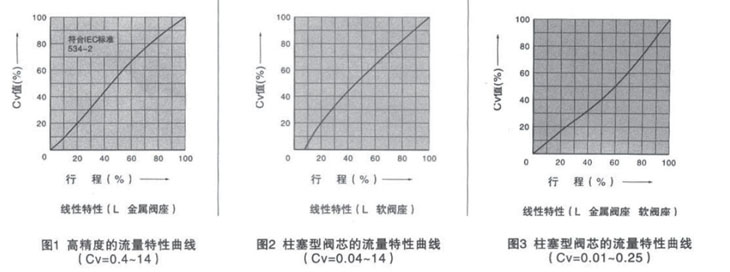

○典型流量特性曲线

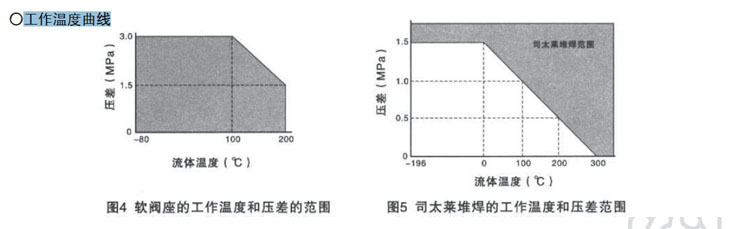

○工作温度曲线

注：1、空化和闪蒸或者水的温度超过100℃过热场合，建议用9Cr18 硬化不锈钢。
2、空化、闪蒸、禁油及常处于关闭状态下的调节阀，不管工作温度和压差多大，建议堆焊司太莱合金。
3、如Cv ≤ 0.16，阀芯全部堆焊司太莱合金或用9Cr18 硬化不锈钢。

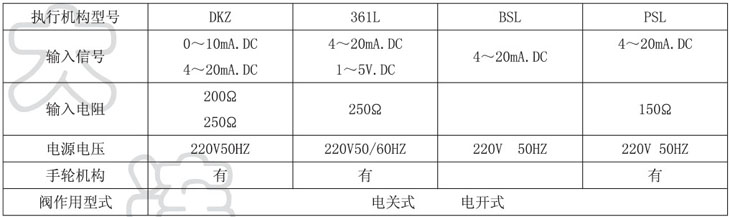

○电动执行机构主要技术参数

注：详细技术参数请参见各自产品选型资料

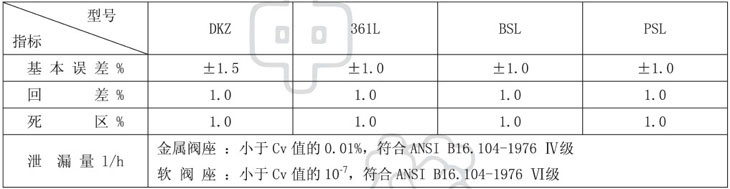

○性能指标

注：采用标准V 型四氟填料

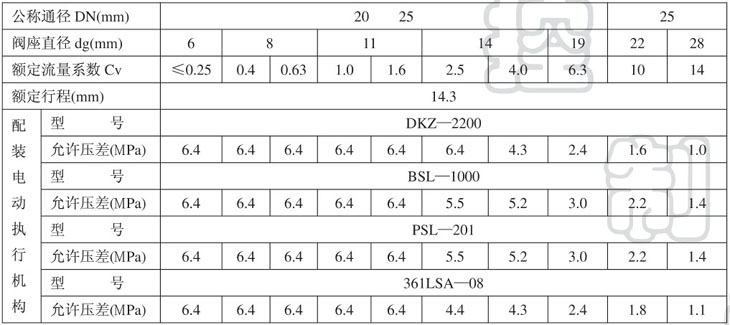

□电动执行机构配置与允许压差△ P

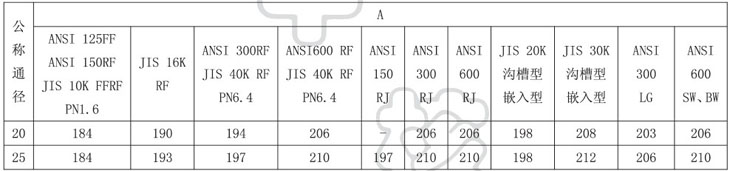

□法兰距mm

注：法兰距 IEC534-3-1976 标准

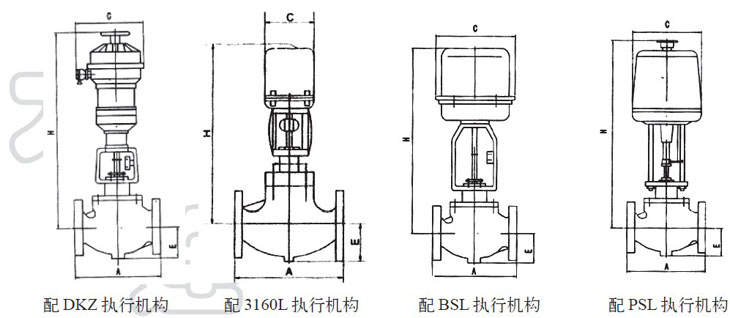

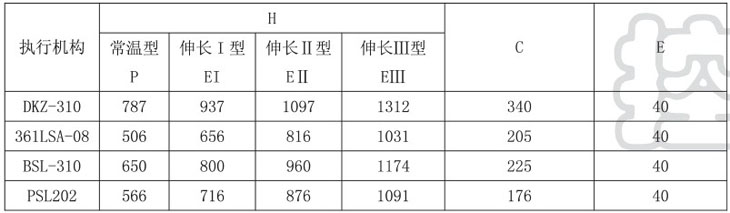

外形尺寸mm

所属分类：直行程(气/电动)调节阀
